玻璃钢防腐四布六油是一种广泛应用于工业领域的防腐技术，尤其在贵州等高湿度、多腐蚀性环境地区，其重要性尤为突出。四布六油指采用四层玻璃纤维布与六层树脂（油）交替铺设，形成坚固的防腐蚀层。本文将详细介绍该工程的施工流程、关键要点及在贵州地区的应用优势。
一、施工前准备
施工前需进行现场勘察，确保基层表面平整、干燥、无油污和松散物。贵州地区气候湿润，应选择干燥天气施工，避免湿气影响树脂固化。材料准备包括玻璃纤维布、不饱和聚酯树脂（或其他防腐树脂）、固化剂和促进剂。所有材料需符合国家标准，并存储于阴凉处。
二、施工步骤
- 基层处理：清除基层锈蚀、灰尘，必要时进行喷砂或打磨，确保表面粗糙度适宜，以提高附着力。
- 底涂施工：涂刷第一层树脂作为底漆，覆盖均匀，避免漏涂。底涂可增强与基层的粘结力。
- 铺设玻璃纤维布：在底涂未完全固化时，铺设第一层玻璃纤维布，用辊压排除气泡，确保布与树脂充分浸润。重复此步骤，共铺设四层布，每层布之间涂刷一层树脂（即六层树脂）。注意布与布的搭接宽度不小于50mm，以防薄弱点。
- 面层处理：最后一层树脂涂刷后，检查表面平整度，必要时进行打磨和修补。面层可添加耐磨或防紫外线添加剂，以延长使用寿命。
- 固化和检验：施工完成后，需在适宜温度下固化24-48小时。固化后，进行厚度检测、电火花测试等，确保无针孔和缺陷。
三、关键注意事项
- 环境控制：贵州地区多雨，施工时需搭建防雨棚，控制环境湿度低于80%。
- 安全防护：施工人员应佩戴防护服、手套和口罩，避免树脂接触皮肤或吸入挥发物。
- 质量控制：每层施工后需检查有无气泡、皱褶，及时修补。整体厚度应符合设计要求，通常不低于2mm。
四、在贵州地区的应用优势

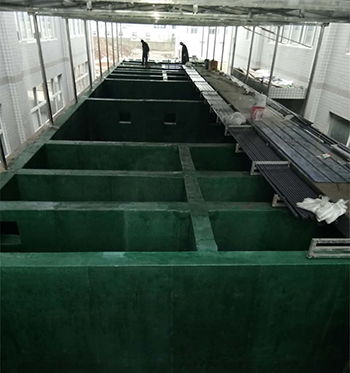

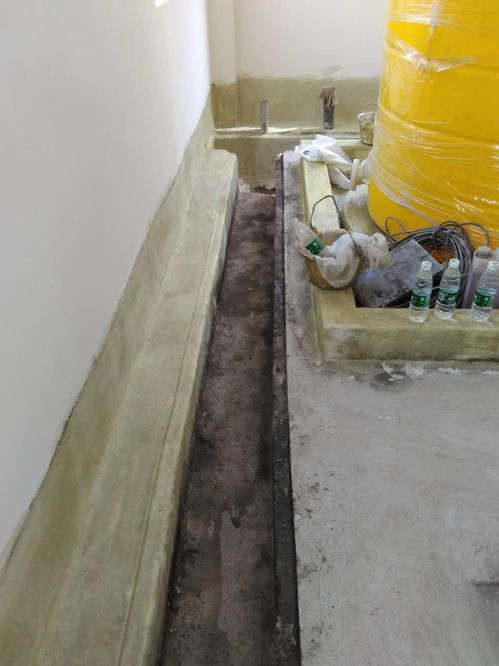

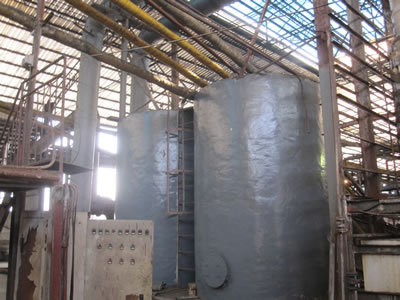

贵州工业发展迅速，化工、冶金等行业对防腐需求高。玻璃钢四布六油防腐层具有耐酸碱、抗渗透和机械强度好的特点，能有效应对当地酸性土壤和潮湿气候。该技术施工灵活，适用于储罐、管道、地坪等多种设施，经济耐用，可大幅降低维护成本。
贵州玻璃钢防腐四布六油工程需严格遵循施工规范，结合本地环境特点，确保长期防腐效果。通过科学管理和定期维护，该技术可为工业设施提供可靠保护。
